Inteligentne sterowanie ogrzewaniem podłogowym

Dlaczego podłogówka zachowuje się inaczej niż grzejnik?

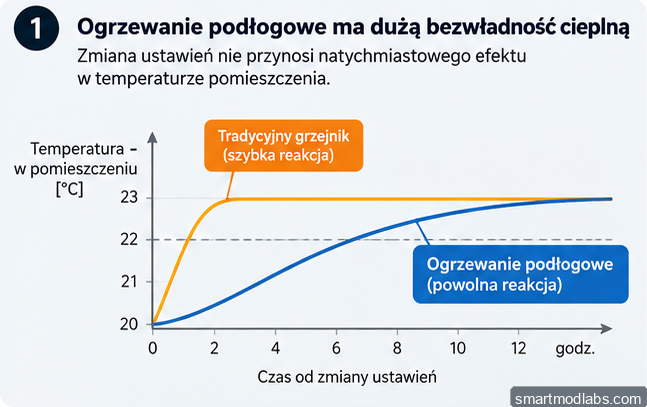

W ogrzewaniu podłogowym ciepło dostarczane przez czynnik grzewczy przepływający w rurach najpierw nagrzewa konstrukcję podłogi, a dopiero z niej jest stopniowo oddawane do pomieszczenia. W zależności od technologii konstrukcja może być wykonana m.in. z jastrychu cementowego, anhydrytowego lub betonu. W systemach suchej zabudowy rury współpracują z elementami rozprowadzającymi ciepło. Rodzaj konstrukcji ma duży wpływ na bezwładność cieplną całego systemu.

Po zamknięciu siłownika podłoga nie przestaje natychmiast ogrzewać pomieszczenia. Energia cieplna zgromadzona w konstrukcji podłogi jest uwalniana stopniowo jeszcze długo po odcięciu przepływu czynnika grzewczego. Podobnie po otwarciu siłownika efekt nie jest natychmiastowy — najpierw musi nagrzać się konstrukcja podłogi, a dopiero potem wzrasta ilość ciepła oddawanego do pomieszczenia. ASHRAE zwraca uwagę, że masa konstrukcji wpływa bezpośrednio na czas odpowiedzi systemu, dlatego szybkie zmiany obciążenia nie mogą być skutecznie kompensowane przez układ o znacznie wolniejszej dynamice [1].

W praktyce oznacza to, że sterowanie podłogówką powinno przewidywać zmiany z wyprzedzeniem, zamiast reagować na każdą niewielką zmianę temperatury. Wniosek praktyczny: decyzje mają tu sens w skali dziesiątek minut i godzin, a nie sekund.

Powiększ

ASHRAE Handbook — Radiant Heating and Cooling

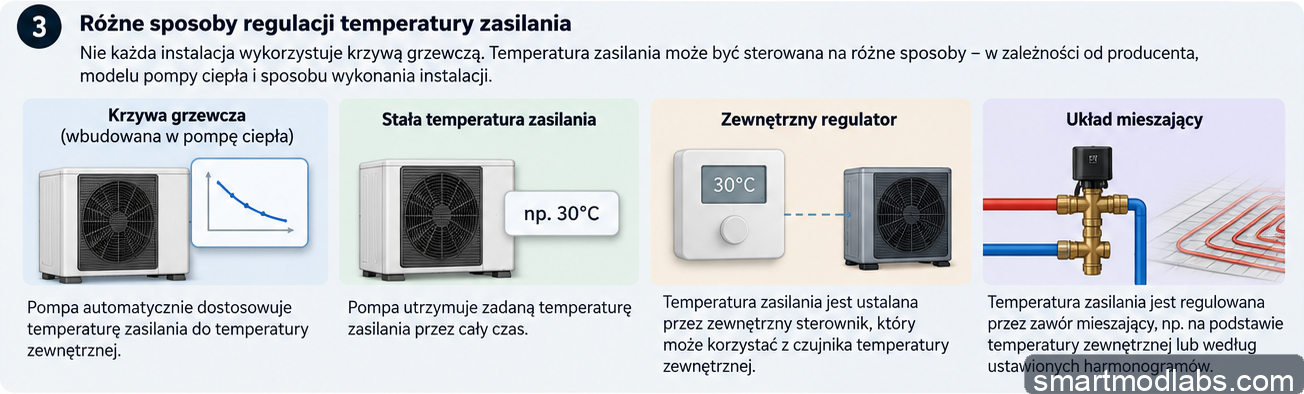

Temperatura zasilania i krzywa grzewcza — jeśli instalacja ją obsługuje

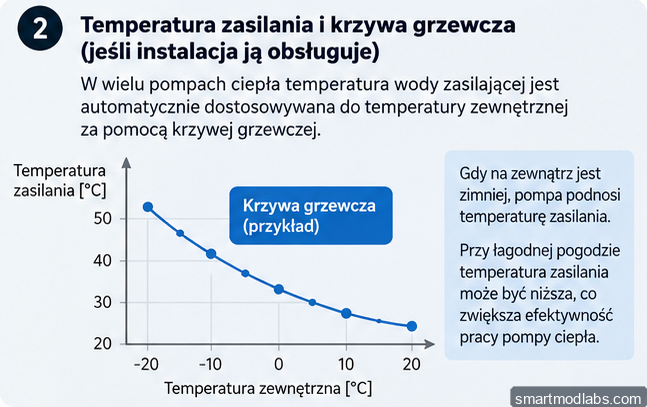

Jednym z kluczowych parametrów wodnego ogrzewania podłogowego jest temperatura czynnika zasilającego instalację. W wielu nowoczesnych pompach ciepła i regulatorach może być ona automatycznie dostosowywana do temperatury zewnętrznej za pomocą tzw. krzywej grzewczej. Nie jest to jednak rozwiązanie występujące lub wykorzystywane w każdej instalacji.

W zależności od producenta, modelu źródła ciepła i sposobu wykonania instalacji temperatura zasilania może być wyznaczana przez automatykę pompy ciepła, ustawiana jako wartość stała albo regulowana przez zewnętrzny sterownik lub układ mieszający. Jeżeli źródło ciepła lub regulator instalacji obsługuje sterowanie pogodowe, zależność pomiędzy temperaturą zewnętrzną a wymaganą temperaturą zasilania może być opisana krzywą grzewczą. Przykładowe wartości 27°C przy +10°C, 31°C przy 0°C i 35°C przy −10°C mogą jedynie obrazować zasadę działania — nie są uniwersalnymi nastawami. Prawidłowe parametry zależą m.in. od strat budynku, konstrukcji podłogi, rozstawu rur, przepływów i oczekiwanej temperatury pomieszczeń.

ASHRAE opisuje model, w którym centralne sterowanie zależne od warunków zewnętrznych ustala parametry zasilania, a regulacja pokojowa pełni rolę uzupełniającą [1].

Najważniejsza zasada: niezależnie od sposobu regulacji instalacja powinna pracować z możliwie niską temperaturą czynnika zasilającego, która pozwala utrzymać wymagany komfort i prawidłowe warunki pracy źródła ciepła. Jeżeli instalacja nie udostępnia użytkownikowi krzywej grzewczej, nie oznacza to, że inteligentne sterowanie nie ma sensu — Home Assistant może nadal analizować temperatury pomieszczeń, temperaturę zewnętrzną, zachowanie stref oraz historię budynku i sterować tymi elementami instalacji, które są dostępne.

Powiększ

ASHRAE Handbook — Radiant Heating and Cooling

Chcę 21°C w salonie i 19°C w sypialni. Jak to osiągnąć?

Wariant 1: Ręczne zrównoważenie przepływów

Różne temperatury w pomieszczeniach można uzyskać bez automatyki, odpowiednio ustawiając przepływy na rozdzielaczu. Mniejszy przepływ zwykle oznacza mniej dostarczanej energii i niższą temperaturę w danej strefie, a większy przepływ — większą ilość energii i wyższą temperaturę. Efekt zależy również od obciążenia cieplnego pomieszczenia oraz długości pętli.

To rozwiązanie jest proste, stabilne i relatywnie najtańsze. Nie reaguje jednak samo na zmienne zyski ciepła, takie jak słońce, kominek, otwarte okno albo zmienny harmonogram użytkowania.

Wariant 2: Przepływy ustawione hydraulicznie + siłowniki ON/OFF

Jeżeli samo zrównoważenie hydrauliczne nie wystarcza lub zależy nam na dynamicznych zmianach temperatur, kolejnym krokiem jest automatyczna korekta przez siłowniki termoelektryczne. Siłownik nie ustawia przepływu proporcjonalnie. Otwiera pętlę do wcześniej ustalonego, bazowego przepływu hydraulicznego albo zamyka ją całkowicie.

Takie sterowanie może ograniczyć dopływ ciepła do salonu, gdy pomieszczenie nagrzeje się od słońca, podczas gdy inne strefy nadal potrzebują ogrzewania. Ze względu na bezwładność podłogi zamknięcie siłownika nie zatrzymuje grzania natychmiast — konstrukcja podłogi nadal oddaje zgromadzoną energię.

Wariant 3: Automatyczna modulacja przepływu

Regulacja proporcjonalna zamiast sterowania 0/100% może płynniej dopasowywać przepływ do zapotrzebowania strefy. Jest to jednak rozwiązanie droższe i bardziej skomplikowane. Wymaga indywidualnej oceny kompatybilności z pompą ciepła, rozdzielaczem, siłownikami i automatyką instalacji — nie jest domyślną rekomendacją dla każdego domu.

Po co termostaty pokojowe?

Pogoda nie opisuje wszystkich zysków i strat. Salon z dużymi przeszkleniami może zimą otrzymać znaczną ilość energii słonecznej, podczas gdy łazienka po północnej stronie nadal wymaga ogrzewania. W sypialni możemy natomiast świadomie chcieć niższej temperatury.

Regulacja strefowa ma więc sens szczególnie wtedy, gdy pomieszczenia różnią się nasłonecznieniem, funkcją, godzinami użytkowania albo oczekiwaną temperaturą. ASHRAE wskazuje na znaczenie zysków słonecznych i wewnętrznych przy sterowaniu systemami promiennikowymi [2].

• salon: 21–22°C, duże zyski słoneczne — regulacja ogranicza przegrzewanie
• łazienka: 22–23°C — priorytet komfortu
• sypialnia: 19–20°C — świadomie niższa temperatura
• gabinet: komfort przede wszystkim w godzinach pracy
• pokój gościnny: niższa temperatura bazowa i podniesienie przed użyciem

Powiększ

ASHRAE Handbook — Panel Heating and Cooling

Klasyczne sterowanie strefowe

Jeżeli samo zrównoważenie hydrauliczne nie wystarcza lub zależy nam na dynamicznych zmianach temperatur, kolejnym krokiem jest klasyczne sterowanie strefowe z termostatami pokojowymi i siłownikami termoelektrycznymi na rozdzielaczu. Taki układ koryguje bazę ustaloną hydraulicznie, ale nie zastępuje prawidłowego doboru pętli i przepływów.

Tak działają m.in. rozwiązania REHAU NEA SMART 2.0 i Uponor Smatrix. Nowoczesne systemy idą jednak dalej niż proste ON/OFF. REHAU oferuje funkcje automatycznego równoważenia w ramach swojego ekosystemu, a Uponor Smatrix wykorzystuje Auto-Balancing, czyli cykliczne dostosowywanie czasu otwarcia obwodów [3][4].

Uponor Smatrix Pulse · REHAU NEA SMART 2.0

Dlaczego „termostat → ON/OFF” nie zawsze wystarcza?

Jeśli dziesięć pomieszczeń ma własne siłowniki, w pewnym momencie dziewięć pętli może zostać zamkniętych, a tylko jedna pozostać otwarta. Dla komfortu w pokoju może to wyglądać logicznie, ale źródło ciepła widzi cały układ hydrauliczny.

Pompa ciepła wymaga odpowiednich warunków przepływu i ma ograniczony zakres modulacji. Jeżeli odbiór ciepła gwałtownie maleje, temperatura wody może szybko wzrosnąć, a sprężarka zakończyć cykl. Powtarzające się krótkie cykle określa się jako short cycling lub taktowanie.

Dlatego sterowanie strefami powinno uwzględniać wymagania konkretnego źródła: minimalny przepływ, minimalną moc, pojemność wodną instalacji i sposób sterowania pompą obiegową. W silnie strefowanych układach jednym z rozwiązań bywa odpowiednio zaprojektowany bufor, ale nie wynika z tego, że każda pompa ciepła zawsze go potrzebuje [5].

GTC Technical Guidelines — Ground Source Heat Pump Network

Pompa ciepła i niska temperatura zasilania

Podłogówka jest naturalnym partnerem pompy ciepła, ponieważ może pracować przy niskiej temperaturze wody. Im mniejszą różnicę temperatur musi „pokonać” pompa ciepła, tym korzystniejsze mogą być warunki jej pracy. Dane katalogowe producentów dobrze pokazują, że COP zależy m.in. od temperatury źródła i temperatury wody [6].

Dlatego optymalizacja powinna zaczynać się od możliwie niskiej, ale wystarczającej temperatury zasilania oraz — jeżeli instalacja wykorzystuje sterowanie pogodowe — prawidłowo ustawionej krzywej grzewczej. Dopiero potem warto komplikować logikę pokojową.

Daikin — dane techniczne systemów Altherma

Czy obniżać temperaturę na noc?

Nie ma jednej odpowiedzi dla wszystkich budynków. Klasyczny harmonogram 22:00 → 18°C, 06:00 → 21°C może dobrze działać z szybkim systemem, ale masywna podłoga reaguje wolno.

Badania nad radiant floor heating wskazują właśnie na problem wolnej dynamiki i wykorzystują do optymalizacji m.in. sterowanie predykcyjne oraz reinforcement learning [7]. Inne badania pokazują, że odpowiednio dobrany setback może w określonych warunkach ograniczać przegrzewanie, podczas gdy w innych konfiguracjach koszt późniejszego dogrzania może niwelować korzyści [8][9].

Wniosek: nocne obniżenie nie jest ani zawsze dobre, ani zawsze złe. Powinno wynikać z charakterystyki konkretnego budynku, taryfy energii i sposobu pracy źródła.

Building and Environment — badanie sterowania predykcyjnego · ASHRAE Journal — radiant floor heating · Energies — strategie setback

Dlaczego sterowanie predykcyjne jest ciekawsze?

Klasyczny termostat reaguje na błąd, który już wystąpił. Inteligentny system może przewidywać.

Może wiedzieć, że salon ma obecnie 20,8°C, za dwie godziny oczekujemy 21,5°C, na zewnątrz temperatura spadnie, ale rano pojawi się silne słońce. Może znać również temperaturę podłogi, stan sprężarki, tanią taryfę, produkcję PV i typową dynamikę danego pokoju.

Zamiast pytać „czy teraz jest za zimno?”, można więc pytać „ile energii trzeba dostarczyć teraz, aby za dwie godziny było komfortowo?”.

To właśnie obszar, w którym model predictive control i algorytmy uczące mają rzeczywisty sens [7].

Home Assistant — czego nie powinien robić

Home Assistant nie powinien być łatą na źle zrównoważoną hydraulikę. Jego rolą jest nadrzędna koordynacja systemu i reagowanie na informacje, których sama hydraulika nie widzi: prognozę pogody, otwarte okna, nasłonecznienie, obecność, fotowoltaikę, taryfę energii oraz stan źródła ciepła.

Nie powinien również bez potrzeby zmieniać nastaw co kilka minut, agresywnie zamykać wszystkich pętli ani walczyć z fabrycznym regulatorem pompy ciepła. Najpierw stabilna baza hydrauliczna, potem automatyka korekcyjna, a dopiero na końcu predykcja i logika całego budynku.

Gdzie Home Assistant wnosi realną wartość?

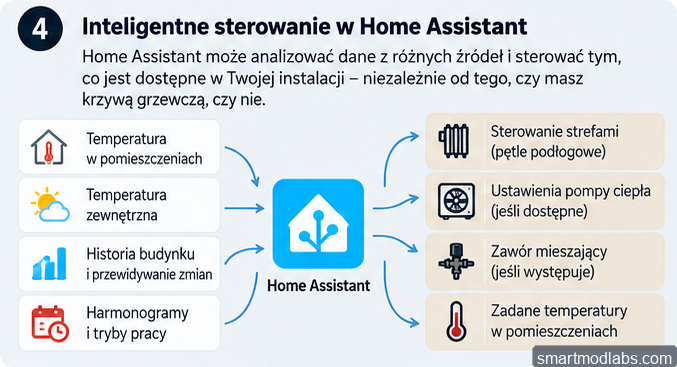

Home Assistant może połączyć dane, których pojedynczy termostat nie zna:

• temperaturę i wilgotność każdego pomieszczenia
• temperaturę podłogi
• temperaturę zewnętrzną i prognozę
• nasłonecznienie
• obecność mieszkańców
• kontaktrony okien
• temperaturę zasilania i powrotu
• pracę sprężarki i pompy obiegowej
• zużycie energii
• produkcję fotowoltaiki
• taryfę energii
• liczbę aktualnie otwartych stref

Dzięki temu automatyka może podejmować decyzje na poziomie całego systemu, a nie pojedynczego termostatu.

Budynek, który z czasem poznaje własną charakterystykę

Home Assistant może nie tylko sterować ogrzewaniem w czasie rzeczywistym, ale również gromadzić dane historyczne opisujące zachowanie budynku: temperatury wewnętrzne i zewnętrzne, temperaturę podłogi, zasilania i powrotu, stan poszczególnych stref, czas pracy źródła ciepła, zużycie energii, nasłonecznienie oraz warunki pogodowe.

Po jednym sezonie grzewczym otrzymujemy dzięki temu wartościową wiedzę o rzeczywistym zachowaniu domu. Możemy sprawdzić, jak szybko konkretne pomieszczenie wychładza się przy określonej temperaturze zewnętrznej, ile czasu potrzebuje na podniesienie temperatury o 1°C oraz jak duży wpływ mają słońce, wiatr czy obecność mieszkańców.

Dane z poprzednich sezonów mogą zostać wykorzystane w kolejnych latach do dalszej optymalizacji krzywej grzewczej, przewidywania czasu nagrzewania pomieszczeń oraz wcześniejszego ograniczania ogrzewania przed spodziewanymi zyskami słonecznymi. Zamiast rozpoczynać każdy sezon od tych samych sztywnych nastaw, system może korzystać z rzeczywistej historii energetycznej budynku.

Przykład: jeżeli z danych poprzedniej zimy wynika, że przy temperaturze zewnętrznej −5°C łazienka potrzebowała średnio około 90 minut, aby przejść z 21,5°C do 23°C, system nie musi czekać, aż rano zrobi się w niej zbyt chłodno. Może rozpocząć ogrzewanie odpowiednio wcześniej.

HISTORIA → ANALIZA → MODEL BUDYNKU → PREDYKCJA → STEROWANIE

Powiększ

Otwarte okno — prosty przykład dobrej automatyki

Gwałtowny spadek temperatury po otwarciu okna może skłonić klasyczny termostat do zwiększenia grzania. Home Assistant zna jednak stan kontaktronu i może na czas wietrzenia zablokować zapotrzebowanie tej strefy.

Po zamknięciu okna regulacja wraca do normalnej pracy. To przykład automatyzacji, która wykorzystuje dodatkowy kontekst zamiast próbować „przegonić” bezwładność podłogi.

Obecność i tryb urlopowy

Wyjazd do pracy na osiem godzin nie musi uzasadniać dużego obniżenia temperatury w dobrze izolowanym domu. Budynek może nawet nie zdążyć znacząco ostygnąć. Inaczej wygląda kilkudniowa nieobecność.

Rozsądna automatyka rozróżnia krótką nieobecność, cały dzień poza domem i urlop. Wielkość korekty powinna zostać dobrana eksperymentalnie do dynamiki budynku.

Automatyka nie naprawi hydrauliki

Zbyt mały przepływ, źle dobrane długości pętli, problemy z pompą obiegową czy błędne nastawy rozdzielacza nie powinny być „naprawiane” programem.

Badania rzeczywistych instalacji pokazują również, że wpływ balansowania na komfort i COP może zależeć od konkretnej konfiguracji i nie zawsze daje intuicyjne wyniki [10]. Dlatego należy unikać uniwersalnych recept.

Energy Procedia — balansowanie instalacji podłogowej

Kiedy strefowanie ma największy sens?

Strefowanie jest szczególnie wartościowe, gdy występują duże różnice temperatur docelowych, różne orientacje względem słońca, znaczne przeszklenia, pomieszczenia używane tylko w określonych godzinach lub duże zyski wewnętrzne.

Mniej korzyści może dać w bardzo dobrze izolowanym, równomiernym budynku, w którym wszystkie pomieszczenia mają podobny cel, a poprawnie ustawiona pogodówka utrzymuje stabilny komfort.

Więcej automatyki nie oznacza automatycznie większej oszczędności.

Proponowana architektura SmartMod

Warstwa 1 — hydraulika

Poprawnie dobrane pętle, przepływy, rozdzielacz, pompa obiegowa i źródło ciepła.

Warstwa 2 — regulacja podstawowa

Krzywa grzewcza, możliwie niska temperatura zasilania, stabilna praca źródła i respektowanie jego minimalnych wymagań.

Warstwa 3 — regulacja strefowa

Temperatura pomieszczeń i rozsądne sterowanie siłownikami, bez niepotrzebnego „szarpania” systemem.

Warstwa 4 — inteligencja

Home Assistant łączy pogodę, obecność, okna, słońce, PV, taryfy, stan źródła oraz historię zachowania budynku.

Czy AI ma tutaj sens?

Tak — jeżeli mamy dobre dane i jasno zdefiniowany cel. Kilka tygodni historii temperatur, pozycji zaworów, zasilania/powrotu, pracy sprężarki, energii i pogody pozwala modelować dynamikę pomieszczeń.

System może nauczyć się, że przy konkretnych warunkach dana strefa potrzebuje np. 90 minut wyprzedzenia, a inna reaguje po 30 minutach. AI nie zastępuje poprawnej instalacji. Może natomiast pomóc przewidywać jej zachowanie.

Czy warto sterować podłogówką?

Tak — jeśli sterowanie rozumiemy jako optymalizację całego systemu, a nie kolekcję przekaźników. Inteligentne sterowanie nie powinno zastępować prawidłowo wyregulowanej instalacji.

Hierarchia powinna wyglądać następująco:

1. Hydraulika — poprawnie dobrane pętle, rozdzielacz i pompa obiegowa.

2. Przepływy — zrównoważenie instalacji i odpowiedni przepływ w strefach.

3. Temperatura zasilania — możliwie niska, ale wystarczająca dla komfortu.

4. Krzywa grzewcza — jeżeli dana instalacja wykorzystuje sterowanie pogodowe.

5. Automatyka strefowa — korekta zmiennych zysków ciepła i harmonogramów.

6. Predykcja i Home Assistant — optymalizacja oraz logika całego budynku.

Dopiero na takiej bazie Home Assistant może ograniczać energię w salonie przed spodziewanymi zyskami słonecznymi, nadal ogrzewać łazienkę i nie zamykać instalacji w sposób pogarszający pracę pompy ciepła.
